청사진(blueprint) - 청사진을 그리다





▍청사진(blueprint)이란?

청사진(blueprint)은 원래 건축·기계·공학 설계에서 사용되는 도면 복사 방식 또는 그 도면 자체를 의미하는 용어입니다. 전통적인 청사진은 파란 배경 위에 흰색 선으로 설계가 나타나는 특징적인 도면이었으며, 건물이나 기계의 구조와 치수를 정확하게 표현하는 기술 문서로 사용되었습니다.



이 용어는 오늘날 비유적으로 ‘구체적인 계획’, ‘장기적인 설계도’, ‘미래 전략’을 의미하기도 합니다. 예를 들어 “경제 발전의 청사진”, “성공을 위한 청사진”과 같은 표현에서 볼 수 있습니다. 이 비유적 의미는 20세기 초부터 사용되기 시작했습니다.

즉, 청사진은 크게 두 가지 의미를 갖습니다.

1. 기술적 의미
   건축·기계 설계 도면을 복제한 파란색 도면
2. 비유적 의미
   어떤 목표를 달성하기 위한 구체적인 계획이나 설계

이처럼 물리적인 도면에서 시작된 개념이 시간이 지나면서 계획이나 전략을 의미하는 일반 용어로 확장되었습니다.



Art institute of Chicago - blueprint iamge

출처: Art Institute of Chicago





▍청사진의 원리 (사이아노타입, cyanotype)

청사진의 기술적 기반은 사이아노타입(cyanotype)이라는 사진 인쇄 방식입니다.

이 기술은 1842년 영국의 과학자 존 프레더릭 윌리엄 허셜(John F. W. Herschel)에 의해 개발되었습니다.



기본 원리

청사진은 빛에 반응하는 철(iron) 화합물의 화학 반응을 이용합니다.



주요 화학 물질

• 페릭 암모늄 시트레이트 (Ferric ammonium citrate)
• 포타슘 페리시안화물 (Potassium ferricyanide)

이 화학물질을 종이에 코팅한 뒤 다음 과정이 진행됩니다.

1. 투명한 도면(트레이싱 페이퍼)을 감광 종이 위에 올림
2. 햇빛 또는 자외선에 노출
3. 빛을 받은 부분에서 화학 반응 발생
4. 프러시안 블루(Prussian blue)라는 파란 색소 형성
5. 물로 세척하면 파란 바탕 위에 흰 선 도면이 남음

즉,

• 빛을 받은 부분 → 파란색
• 빛이 차단된 선 부분 → 흰색

이러한 방식으로 도면을 빠르게 복제할 수 있었습니다.









▍청사진 기술이 등장한 배경

19세기 이전에는 설계 도면을 복제하는 방법이 매우 번거로웠습니다.

기존 방법

• 설계도를 손으로 다시 그리는 방식

문제점

• 시간과 비용이 많이 듦
• 사람에 따라 오류 발생 가능

청사진 기술은 이러한 문제를 해결했습니다.



장점

• 빠른 복사 가능
• 비용이 저렴
• 정확한 복제 가능

이 때문에 건축, 토목, 기계 설계 분야에서 폭발적으로 사용되었습니다. 특히 19세기 후반부터 설계 도면 복사의 표준 기술이 되었습니다.

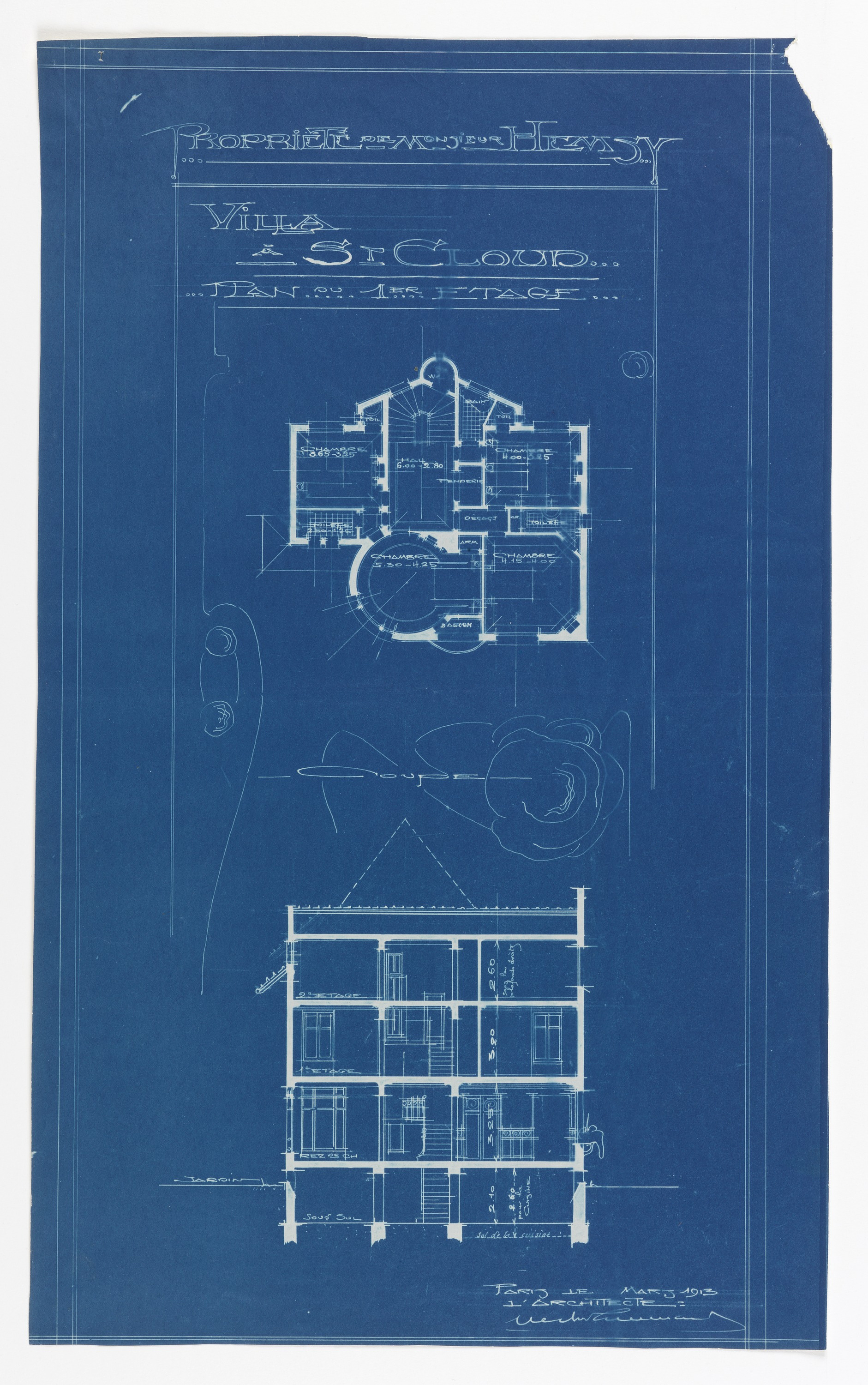

Blueprint, Villa of M. Hemsy, St. Cloud, Plan du 1e Etage, 1913

출처: By Unknown artist - Catalog Photo, Public Domain, Link











▍관련 인물과 역사적 사례

(1) 존 프레더릭 윌리엄 허셜

• 영국의 천문학자이자 화학자
• 1842년 사이아노타입 기술 개발
• “photography”, “negative” 같은 용어 사용에도 기여



(2) 안나 앳킨스

• 식물학자이자 초기 사진가
• 사이아노타입을 이용해 해조류 사진집 제작
• 『Photographs of British Algae』 (1843)

이 책은 세계 최초의 사진 삽화 책 중 하나로 평가됩니다.







▍청사진의 주요 활용 분야

1) 건축, 토목 공학

건물의 구조, 평면도, 배관, 전기 설계 등을 표현. 도로, 교량, 터널 설계.

예

• 건물 평면도
• 구조 설계도

2) 기계 공학

기계 부품 설계와 조립 구조 표현

예

• 엔진 구조도
• 산업 기계 설계도

3) 과학 및 교육

초기 사진 기술이나 화학 반응을 설명하는 실험

4) 예술

현대에는 cyanotype 예술 작품 제작에도 사용됩니다.

예

• 식물 실루엣 작품
• 햇빛 인쇄 예술





blueprinting flowers

출처: By Jodimichelle - https://www.flickr.com/photos/38332815@N00/4755149451/, CC BY-SA 2.0, Link





blueprinted flowers

출처: By Jodimichelle - https://www.flickr.com/photos/38332815@N00/4755150255/, CC BY-SA 2.0, Link











▍현대에서의 청사진

오늘날 실제 파란색 청사진은 거의 사용되지 않습니다.

대체 기술

• 디아조 프린트 (diazo printing)
• 대형 프린터
• CAD (Computer Aided Design)
• 3D 모델링

예를 들어 Autodesk 같은 회사의 CAD 소프트웨어를 이용하면 설계도를 디지털로 제작하고 공유할 수 있습니다.

하지만 흥미롭게도 “blueprint”라는 단어는 여전히 사용됩니다.



현재 의미

• 전략 계획
• 정책 설계
• 비즈니스 모델

예

• “AI 산업 발전 청사진”
• “국가 에너지 정책 청사진”





▍청사진과 관련된 흥미로운 사실

① 실제 청사진은 파란색 바탕이었다

초기 청사진은 흰 선 + 파란 배경이었습니다.
오늘날 우리가 보는 설계도는 대부분 흰 배경 + 검은 선입니다.



② 거의 100년 동안 사용된 기술

사이아노타입 기반 청사진은
19세기 후반부터 20세기 중반까지 약 100년 이상 널리 사용되었습니다.



③ “청사진”이라는 말의 확장

이 단어는 기술 용어 → 사회·정치 용어로 확장되었습니다.

예

• 정책 청사진
• 사업 청사진
• 미래 비전



▍정리

청사진(blueprint)은 원래 사이아노타입 화학 반응을 이용한 설계도 복사 방식에서 시작된 기술 용어입니다.



핵심 특징

• 1842년 존 허셜이 개발
• 빛과 철 화합물의 화학 반응 이용
• 파란 배경 위에 흰 선 도면 생성
• 건축·공학 설계에서 널리 사용

시간이 지나면서 이 용어는 '어떤 목표를 실현하기 위한 구체적인 설계나 계획'을 의미하는 비유적 표현으로 확장되었습니다.

즉, 청사진은 단순한 도면이 아니라 "아이디어를 현실로 만드는 설계 구조"라는 의미를 갖는 개념이라고 볼 수 있습니다.
