야곱의 사다리(Jacob’s Ladder) 실험기구





▍야곱의 사다리(Jacob’s Ladder)란 무엇인가

야곱의 사다리(Jacob’s Ladder)는 고전압 방전 실험기구로, 두 개의 금속 막대를 V자 형태로 벌려 세워 두었을 때 고전압을 가하면 불꽃(아크, arc)이 아래에서 위로 타오르며 이동하는 현상을 관찰하는 장치입니다.

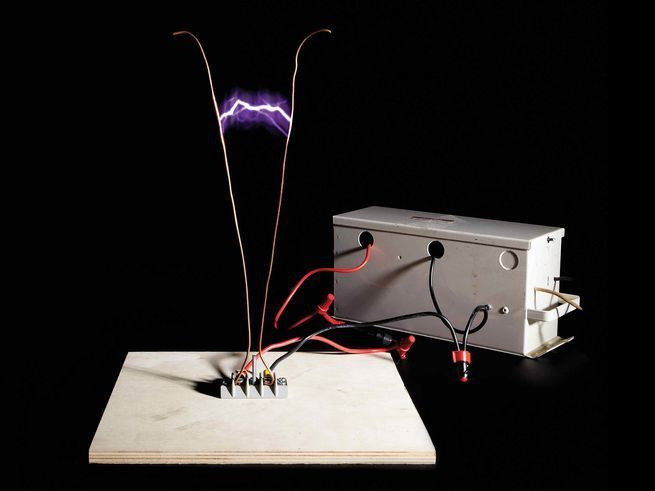

야곱의 사다리(Jacob's Ladder)

출처: Jacob’s Ladder electrical arc device | alvinalexander.com





이 장치는 주로 전기 방전 원리, 플라즈마 형성, 전기장의 변화, 열 상승 효과(부력) 등을 시각적으로 이해하기 위해 사용됩니다. 전기·물리 교육은 물론 특수효과나 전시에도 쓰일 만큼 시각적 임팩트가 강한 장치이며, 플라즈마 연구의 초창기 기초 장비로도 활용되었습니다. 위험성이 상당히 높기 때문에 전문가 영역에서만 운용하는 기구이지만, 전기와 플라즈마 개념을 시각적으로 이해하는 데 매우 강력한 교육적 도구입니다.

기구의 이름인 ‘야곱의 사다리’는 구약성경 창세기에서 언급되는 천사들이 오르내리는 사다리의 이미지에서 유래했습니다. 불꽃 아크가 아래에서 위로 올라가는 모습이 사다리를 오르는 것처럼 보이기 때문입니다. 이름만 종교적입니다.







▍야곱의 사다리 작동 원리와 개념

(1) 아크 방전(Arc Discharge)

두 금속 전극 사이에 높은 전압(high voltage)을 걸면 공기가 절연파괴(dielectric breakdown) 되면서 불꽃 방전이 형성됩니다.
이는 공기 분자가 이온화되어 플라즈마(plasma) 상태가 되는 과정입니다.



(2) 부력에 의한 상승

아크가 생성될 때 매우 높은 열을 방출합니다.
이 뜨거운 공기가 빠르게 상승하면서, 플라즈마 상태의 아크도 함께 위로 끌어올려집니다.



(3) 전극 간 거리 증가

전극은 아래가 좁고 위로 갈수록 벌어지는 V자 형태입니다.
아크가 위로 이동하면 전극 간 거리가 넓어지면서 전압이 유지하기 어려워지고, 결국 아크는 끊어지고 다시 아래에서 새로 방전이 시작됩니다.

이 과정이 반복되며 특유의 “불꽃이 사다리를 타고 올라가는” 현상이 나타납니다.







▍야곱의 사다리의 등장

야곱의 사다리가 처음 등장한 시점은 19세기 후반 고전압 연구가 활발하던 시기입니다.
명확한 발명자 한 명이 존재하는 기구라기보다는, 초기 전기·플라즈마 실험에서 널리 사용되던 표준 장치에 가까웠습니다.

관련 분야에서는 다음과 같은 인물·연구가 함께 언급됩니다.

• 니콜라 테슬라(Nikola Tesla)
  고전압·고주파 기술 연구를 통해 다양한 방전 실험을 발전시킨 대표적 인물입니다. 야곱의 사다리와 기술적으로 연결되는 아크 방전 연구의 기초를 확장했습니다.
• 윌리엄 크룩스(William Crookes)
  플라즈마 연구의 초기 기반을 마련한 과학자로, 진공·방전 실험이 야곱의 사다리 작동 원리 이해를 더 깊게 하는 데 기여했습니다.





▍야곱의 사다리 실험 활용 분야

야곱의 사다리는 아래와 같은 목적으로 폭넓게 사용됩니다.

(1) 교육 및 시연

• 플라즈마 형성
• 전기장의 분포
• 절연파괴
• 부력에 의한 열역학적 변화

이처럼 전기·물리 개념을 직관적으로 설명할 때 매우 효과적입니다.



(2) 전기 화재·전기 안전 교육

아크 방전의 위험성과 전압 누전에 대한 교육 시 경각심을 주는 시각적 장치로 활용됩니다.



(3) 전기·물리 실험 장비

고전압 실험, 방전 실험에서 기초 장치로 오랫동안 활용되었습니다.



(4) 예술·전시·특수효과

특유의 불꽃 상승 효과 때문에

• 과학관 전시
• 테마파크
• 공포 분위기의 영화 세트
• 사이언스 아트 장치

에도 종종 활용됩니다.







▍대표적인 예시

아래는 야곱의 사다리가 등장하거나 활용된 사례들입니다.

• 과학관의 플라즈마·전기 시연 코너
  일반인 교육용으로 가장 흔하게 볼 수 있습니다.
• 고전 영화 및 SF 작품 속 전기 실험실 장면
  《프랑켄슈타인》과 같은 영화에서 번쩍이는 전기 특수효과 장면에 자주 등장했습니다.
• TESLA COIL(테슬라 코일) 시연과 함께 사용
  테슬라 코일과 조합하면 시각적 전기 효과가 극대화됩니다.









+++++++++

▍추가정보

(1) 실제로 매우 위험한 기구

가정용 전력 수준으로는 실험이 불가능하며, 보통 수천~수만 볼트의 고전압이 필요합니다.
이 때문에 전문가가 통제된 장소에서만 다루며, 교육용 시연도 안전장치가 필수입니다.



(2) 플라즈마 연구의 기초로 활용

야곱의 사다리는 플라즈마와 방전 현상을 이해하는 데 단순하지만 탁월한 장치여서 현대 플라즈마 기술(반도체 공정, 방전 램프, 용접 등)의 초창기 연구에도 도움을 주었습니다.



(3) 아크 형태 자체도 연구 대상

아크의 굽음, 이동 속도, 색 변화는 전기장과 주변 기체의 성질에 따라 달라집니다.
이 때문에 유체역학·전기역학 복합 연구의 실험 장비로도 쓰였습니다.





?????

(4) 만들 수도 있다

주로 어느정도는 크기가 있는 기구로 알고 있었는데, 크기도 작게 가능하고 직접 만들 수도 있나봐요.....

물론 보통의 실험도구나 기구들을 만들수는 있지만...

안전한 환경이 마련되지 않거나, 정보를 모르는 상황에서 따라하지 말기 바랍니다.

저는 무서워서 만들지는 않을 겁니다.
