방화셔터(Fire Proof Shutter)



주요내용 한줄 요약:
방화셔터에는 "비상구"가 있습니다.
방화셔터를 내려서 대피하지 못하지 않아요!!







◾ 방화셔터(Fire Proof Shutter)의 정의

방화셔터(防火Shutter, Fire Proof Shutter)는 화재가 발생했을 때 자동 또는 수동으로 닫혀 불길과 연기가 확산되는 것을 막는 금속제 차단 장치입니다. 평상시에는 개방 상태로 사람들의 이동과 물자의 운반이 자유롭지만, 화재 발생 시 방화벽과 같은 역할을 합니다.

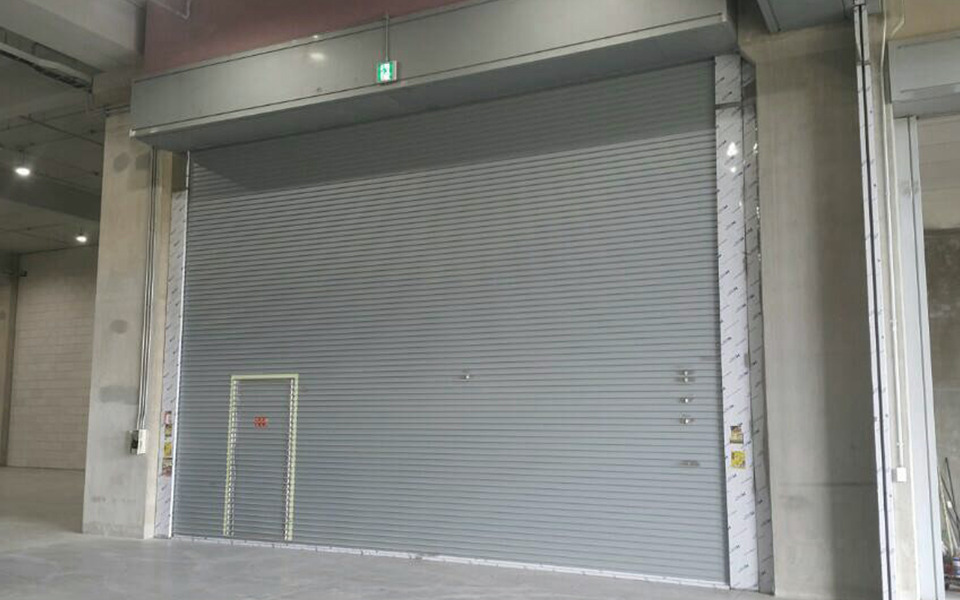

방화셔터와 방화셔터 비상구

출처: 내풍압셔터-방화셔터 | 코아드, 자동문의 국가대표(COAD)





◾ 방화셔터의 역사와 보급 과정

• 19세기 후반~20세기 초:
  산업혁명 이후 대형 공장과 상가, 창고에서 잦은 화재가 문제 되었습니다. 당시 건물 구조상 통로나 개방된 공간이 많았기 때문에, 항상 닫힌 벽 대신 필요할 때만 내려오는 가림막의 필요성이 대두되었습니다.


• 금속 셔터 기술 발달:
  철제 롤러 셔터와 자동 닫힘 장치가 발전하면서, 화재 대응용 방화셔터가 본격적으로 사용되기 시작했습니다.


• 현대 건축법 반영:
  백화점, 지하상가, 지하철역, 대형 빌딩 등 다중이용시설의 화재 안전 규정에서 방화셔터 설치가 의무화되었습니다. 한국 역시 「건축법」, 「소방시설법」 등에 의해 일정 규모 이상의 건물에 방화셔터를 설치하도록 규정하고 있습니다.





◾ 방화셔터의 주요 기능

1. 화재 및 연기 확산 차단
   • 연기와 불길이 통로나 계단, 대형 개방 공간을 통해 번지는 것을 막음
2. 대피 통로 확보
   • 평소에는 열려 있어 사람들이 자유롭게 이동할 수 있음
   • 화재 발생 시에는 자동으로 닫혀 구역을 분리, 안전한 대피 공간 유지
3. 구획 분리 역할
   • 방화벽처럼 건물 내부를 구역별로 나누어, 피해 범위를 최소화
4. 자동 제어 시스템 연계
   • 화재 감지기, 스프링클러와 연동되어 자동 작동





◾ 방화셔터의 구조와 종류

• 구조
  • 금속(주로 강판)으로 된 롤러 셔터 형태
  • 화재 시 일정 속도로 내려오는 자동 폐쇄 장치 내장
  • 비상구(피난구)
• 종류
  • 일반 방화셔터: 불길 차단 목적
  • 방연셔터(防煙Shutter): 연기 확산 차단 기능 강화
  • 투시형 방화셔터: 내부가 보이도록 일부 투명 재질 사용 (안전 확인 목적)









+++++

중요 중요!!!!

방화셔터가 작동한다고 거기에 갇혀서 죽는 게 아니에요!!





◾ 방화셔터 비상구란?

방화셔터는 화재 시 자동으로 내려와 구역을 차단하는 장치인데, 사람이 대피할 수 있는 통로도 동시에 확보해야 합니다. 그래서 방화셔터의 일부에는 출입문 형태의 비상구(피난구)가 설치됩니다.

• 평상시에는 방화셔터와 일체화되어 눈에 잘 띄지 않음
• 화재 발생 시 셔터가 내려와도 비상구를 통해 인명 대피 가능
• 주로 문 손잡이 또는 ‘비상구’ 표시로 구분
• 건물에서 소방점검이나 소방훈련을 할 때 방화 셔터를 내리는 경우, 위치를 확인해보는 것도 좋습니다.





◾ 비상구의 종류 (방화셔터 연계 포함)

1. 일반 출입문형 비상구
   • 방화셔터 한쪽에 작은 출입문이 설치된 형태
   • 평상시에도 개폐 가능
   • 문은 자동폐쇄 기능(닫히면 자동으로 잠기는 내화 성능)을 갖춤
2. 슬램 도어형(Slam Door)
   • 비상 시 강하게 밀면 열리도록 설계된 출입문
   • 평상시에는 잘 보이지 않고, 피난 시 직관적으로 사용 가능
   • 최근 스크린형 셔터로 커튼처럼 사이를 비집고 밀면 탈출 가능한 통로 유형도 있습니다.
3. 방화문 연계형 비상구
   • 방화셔터 옆이나 인접 공간에 별도의 방화문을 두어 대피 통로 확보
   • 셔터 자체에는 문이 없고, 대피 통로가 따로 마련되는 방식

👉 국내에서는 방화셔터에 반드시 비상구를 내거나, 인접 구간에 별도의 방화문을 설치해야 하는 기준이 마련되어 있습니다.

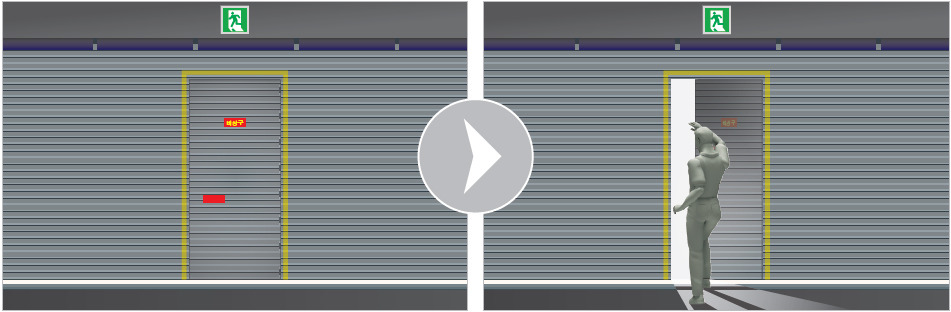

FIREPROOF SHUTTER 비상문 탈출방법

방화 셔터

FIREPROOF SCREEN SHUTTER 비상문 탈출방법

방화 스크린



출처: 방화/스크린 셔터 – ㈜대주엔터프라이즈







◾ 국내 법규와 설치 기준

국내에서는 「건축법」, 「소방시설 설치·유지 및 안전관리에 관한 법률(소방시설법)」에서 방화셔터와 피난시설에 대한 규정을 두고 있습니다.

• 건축법 시행령 제46조: 특정 규모 이상의 건축물에는 방화구획(방화벽, 방화셔터, 방화문 등)을 설치해야 함
• 소방시설법 시행규칙: 방화셔터가 설치되는 경우, 피난·방화구획 내에는 인명 대피용 비상구 또는 방화문을 반드시 설치해야 함
• 피난 규정: 방화셔터로 인해 대피가 막히지 않도록, 일정 거리마다 비상구를 배치하고, 표시등과 유도등을 함께 설치해야 함

즉, 법적으로 방화셔터만 달랑 두는 것은 허용되지 않으며, 반드시 비상구(출입문) 또는 대체 피난통로가 마련되어야 합니다.





◾ 방화셔터의 추가 정보들

1. 자동 폐쇄 속도 규정
   • 방화셔터는 화재 시 빠르게 닫히면 사람을 다치게 할 수 있어요.
   • 국내 규정에서는 초당 약 0.2m 이하 속도로 내려오도록 기준을 둡니다.
     (너무 빠르면 위험, 너무 느리면 화재 확산 위험)


2. 피난 안전 표시
   • 방화셔터 비상구는 눈에 잘 안 띄는 경우가 많아, 최근에는 형광 도료, LED 유도등 등을 의무적으로 부착하도록 강화되고 있습니다.
   • 위급상황에서 연기가 가득차는 등 시야 확보가 어려운 경우도 있을 텐데, 보통 밀면 열리는 방식의 비상구(안전문, 피난구)가 설치되어 있습니다. 위급상황에는 방화셔터 부분에 몸을 밀쳐 탈출하도록 합니다.


3. 방화셔터 실효성 논란
   • 일부 현장에서는 방화셔터가 설치만 되어 있고, 비상구 표시나 실제 피난 가능성이 떨어지는 경우도 있습니다.
   • 그래서 최근에는 “방화셔터 중심”에서 “방화문과 대피구 병행”으로 안전 대책을 강화하는 추세입니다.





◾ 방화셔터와 방화벽 비교

	방화벽	방화 셔터
형태	고정된 내화 벽	열리고 닫히는 금속 셔터
평상시 상태	항상 닫혀 있음	평상시 개방, 화재 시 닫힘
주 설치 장소	건물 내부 구획, 건물 사이	통로, 계단, 상가 구역 분리
장점	강력한 내화 성능	이동 편의성과 방화 기능 병행





++++

인터넷 보안과 관련한 방화벽은 건축 구조인 방화벽의 기능에서 의미를 가져와 붙은 이름입니다.
